Sécurité des dépôts ferroviaires
Protégez le personnel et les équipements des risques liés aux mouvements des véhicules ferroviaires et à l’électrification grâce au système de protection du personnel des dépôts (DPPSTM) et aux solutions d’interverrouillage de Zonegreen.
Protection contre les mouvements non autorisés de véhicules
Le DPPSTM de Zonegreen assure le plus haut niveau de sécurité du personnel tout en maintenant un environnement de travail productif dans les dépôts ferroviaires.
Grâce à la flexibilité et à la fonctionnalité du système de protection du personnel des dépôts Zonegreen, le mouvement des véhicules à l’intérieur et à l’extérieur des dépôts peut être contrôlé avec une rapidité et une facilité accrues, tout en minimisant les risques pour le personnel, dans un environnement potentiellement dangereux.
Comment cela fonctionne-t-il ?

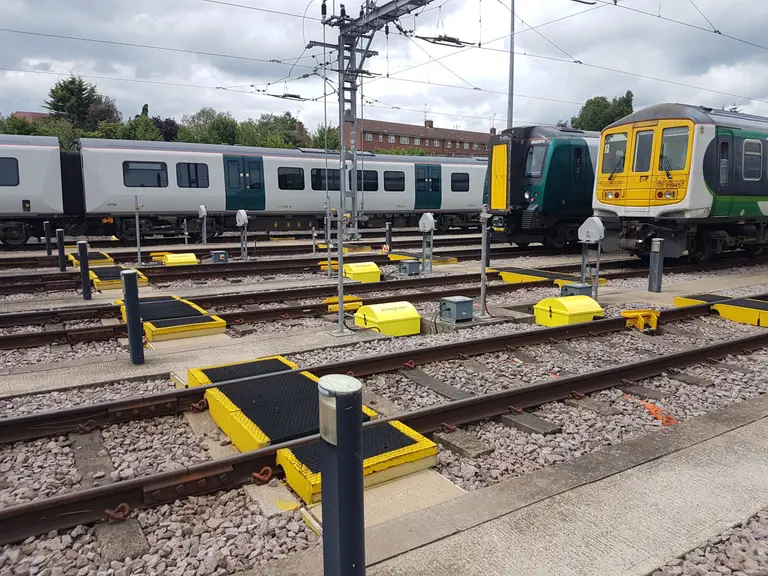

Les trains qui approchent du dépôt s’arrêtent au signal de shunt au niveau du sol qui est enclenché avec un dérailleur motorisé situé à environ 20 mètres de l’entrée du dépôt. L’autorisation d’accès au train est donnée par un superviseur à l’aide d’un panneau de contrôle de l’extrémité de la voie (REP). Ce panneau de contrôle est placé à un endroit pratique dans le bâtiment de maintenance, normalement à côté des portes du dépôt, ce qui permet de voir clairement les trains qui arrivent et ceux qui partent.
Ce n’est qu’après l’abaissement du dérailleur que le signal de manœuvre peut montrer un aspect de marche ; des avertissements sonores et visuels sont activés à l’intérieur du dépôt sur la route sur laquelle le train circule. Une fois que le train est positionné dans le dépôt, le signal de manœuvre s’arrête, les klaxons et les balises d’avertissement sont éteints et le dérailleur est relevé pour empêcher tout mouvement ultérieur. Les dérailleurs motorisés de Zonegreen sont les seuls à être entièrement approuvés par Network Rail ; des interfaces de signalisation et des alternatives TPWS aux dérailleurs sont également disponibles.

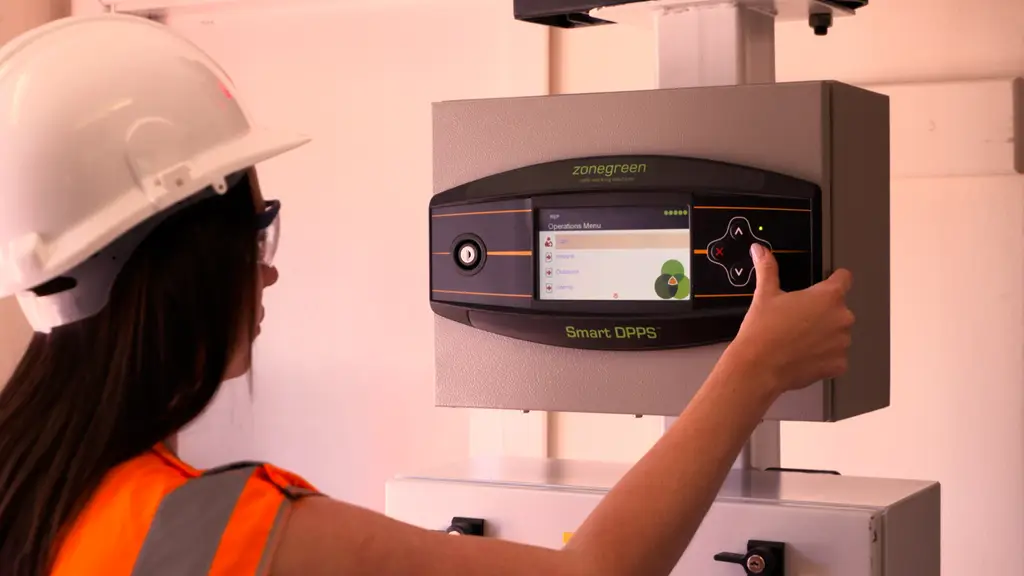

Des étiquettes RFID avec différents niveaux d’autorisation – remplaçant le cadenas physique que l’on trouve dans les systèmes DP traditionnels – font fonctionner le DPPS™ et identifient le personnel travaillant dans différentes zones de sécurité. Le personnel se connecte au REP lorsqu’il commence à travailler, ce qui empêche l’abaissement du dérailleur et lui offre une protection physique contre les mouvements du train.
Principaux avantages
Risque faible, utilisation éprouvée, produit standard
Évaluation indépendante pour répondre aux exigences matérielles et logicielles de SIL 2
Certifié par un organisme indépendant pour répondre aux normes CEM ferroviaires et radioélectriques
Approbation des DAP du réseau ferroviaire
Modulaire de par sa conception pour permettre une modification ou une extension aisée
Contrôle distribué intelligent pour éliminer le risque d’un point de défaillance unique
Interfaces utilisateur intelligentes multilingues
Capacité à collecter des données opérationnelles en temps réel
Protéger les équipements critiques

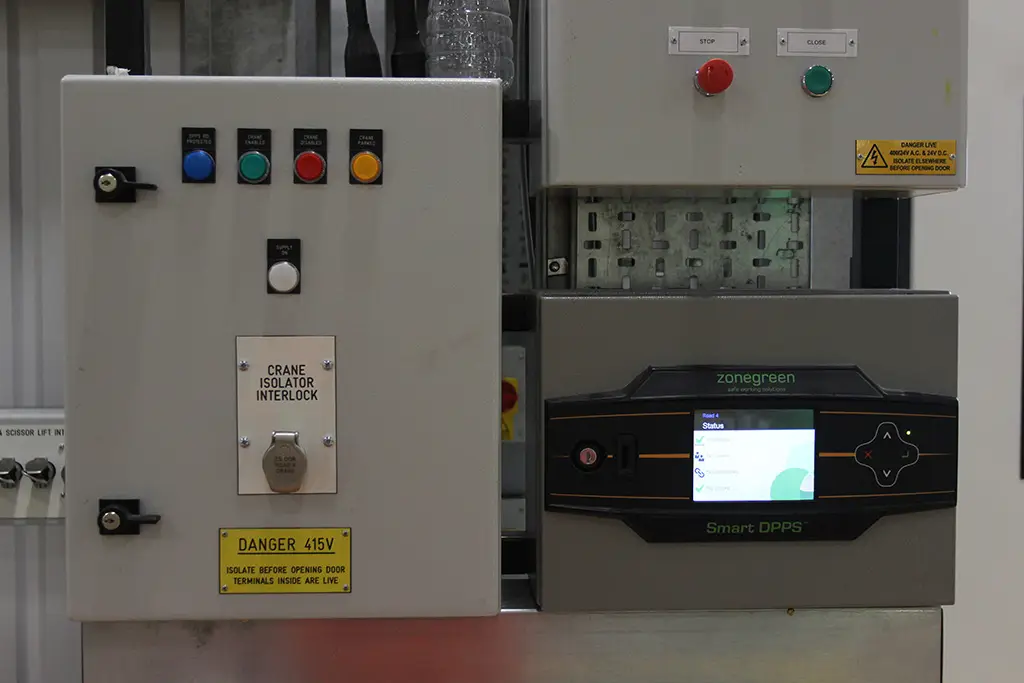

Les équipements spécialisés des dépôts peuvent être verrouillés avec le DPPS afin de garantir que les mouvements de véhicules ne sont autorisés que lorsque tous les équipements sont en bon état. Des solutions électroniques ou à clé bloquée sont mises en œuvre pour contrôler la position des équipements de tiers et pour empêcher leur utilisation lorsqu’un mouvement de véhicule a été initié sur le DPPS.
Atténuer les risques liés à l’électricité à haute tension

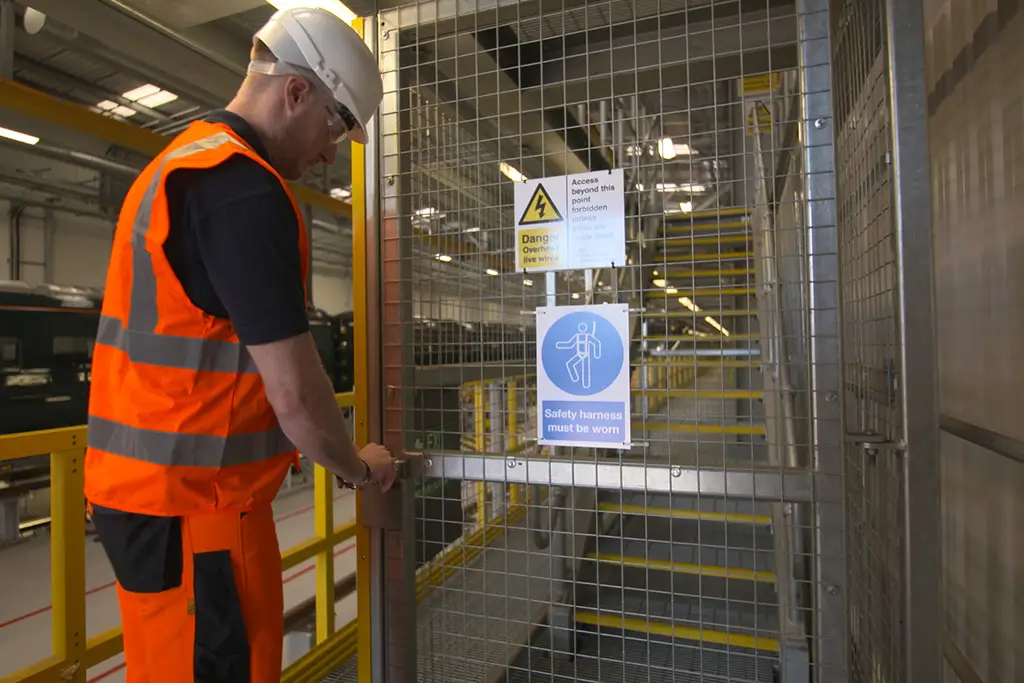

Des solutions de verrouillage des clés sont utilisées pour s’assurer que le personnel et l’équipement ne peuvent opérer que dans des zones qui sont isolées et mises à la terre en toute sécurité.
Pour renforcer la sécurité, une série de balises d’indication d’état peut être installée pour permettre au personnel de « voir le danger ». Des lumières vertes peuvent s’allumer au-dessus des routes isolées, mises à la terre et verrouillées, montrant clairement au personnel que la route est sûre.
Aperçu avancé et traçabilité

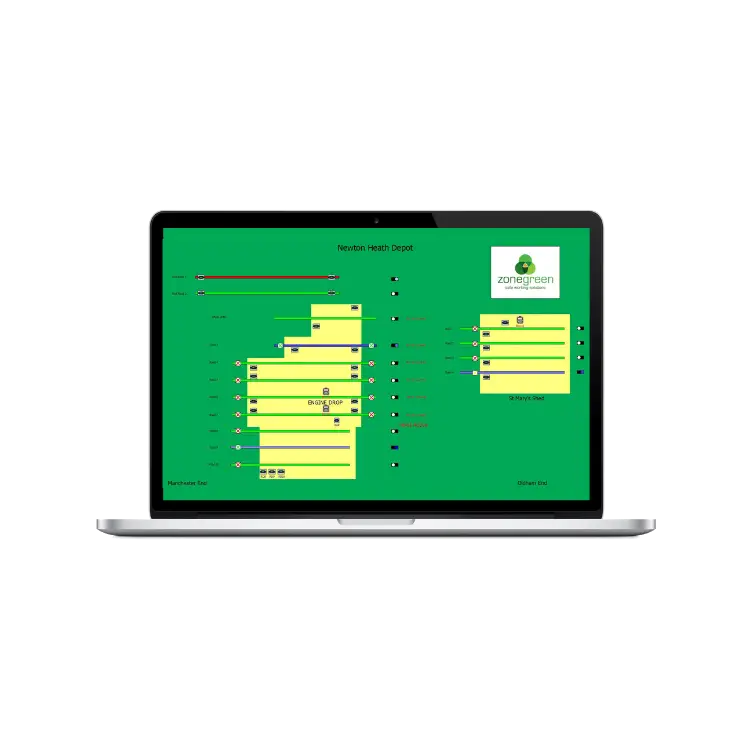

Le logiciel SCADA du gestionnaire de dépôt de Zonegreen fournit un aperçu graphique de l’état du DPPSTM, affichant des informations clés pour rendre les opérations plus rapides et plus faciles à mettre en œuvre, garantissant que les systèmes de sécurité sont utilisés à tout moment et offrant une traçabilité complète.
Grâce à un format Microsoft Windows pratique, Depot Manager peut être configuré pour effectuer les opérations suivantes :
- Afficher la localisation du personnel
- Enregistrer tous les aspects de la protection des dépôts
- Affichage de l’état des installations et des équipements
- Mouvements à distance complets sur le SMART DPPSTM
- Permettre l’exécution de diagnostics à distance
Ce logiciel innovant peut également être relié à d’autres équipements, tels que les crics de levage, les bogies, les laveurs de trains et les tours à roue, afin d’en indiquer l’état.
Des écrans supplémentaires de gestionnaire de dépôt esclave peuvent être installés à d’autres endroits du dépôt pour afficher la vue d’ensemble graphique.
